Hey! Sebagai pembekal spring ketepatan, saya sering ditanya tentang cara mengira kekukuhan spring ini. Ia merupakan aspek yang penting, terutamanya apabila anda sedang mencari musim bunga yang sesuai untuk aplikasi khusus anda. Dalam blog ini, saya akan memecahkan proses untuk anda.
Perkara pertama dahulu, mari kita fahami apa itu kekakuan spring. Kekakuan spring (juga dikenali sebagai kadar spring) ialah ukuran berapa banyak daya yang diperlukan untuk memampatkan atau memanjangkan spring dengan jumlah tertentu. Ia biasanya dilambangkan dengan huruf 'k' dan diukur dalam unit seperti Newton per milimeter (N/mm) atau paun per inci (lb/in).
Formula Asas untuk Kekakuan Spring
Formula yang paling biasa untuk mengira kekukuhan spring mampatan heliks (yang merupakan jenis spring ketepatan) diberikan oleh:
[ k=\frac{Gd^{4}}{8nD^{3}} ]
Inilah maksud setiap pembolehubah:
- (k) ialah kekakuan spring.
- (G) ialah modulus ricih bahan spring. Bahan yang berbeza mempunyai moduli ricih yang berbeza. Sebagai contoh, untuk keluli, (G) biasanya sekitar 79 GPa (gigapascals).
- (d) ialah diameter wayar spring. Ini adalah ketebalan wayar yang digunakan untuk membuat spring.
- (n) ialah bilangan gegelung aktif dalam spring. Gegelung aktif ialah gegelung yang sebenarnya menyumbang kepada pesongan spring.
- (D) ialah purata diameter spring. Purata diameter dikira sebagai purata diameter luar dan dalam spring.
Katakan anda menggunakan spring keluli dengan diameter wayar ((d)) 2 mm, bilangan gegelung aktif ((n)) ialah 10, dan diameter purata ((D)) ialah 20 mm. Modulus ricih ((G)) untuk keluli ialah 79 GPa atau (79\times10^{3}) N/mm².
Pertama, kita menggantikan nilai ke dalam formula:
[ k=\frac{79\times10^{3}\times(2)^{4}}{8\times10\times(20)^{3}} ]
[ k=\frac{79\times10^{3}\times16}{8\times10\times8000} ]
[ k=\frac{1264000}{640000}= 1.975 \text{ N/mm} ]
Pertimbangan untuk Pemilihan Bahan
Pilihan bahan boleh menjejaskan kekakuan spring dengan ketara. Seperti yang saya nyatakan sebelum ini, modulus ricih ((G)) berbeza-beza bergantung kepada bahan. Sebagai contoh, jika anda menggunakan bahan bukan ferus seperti gangsa fosforus, modulus ricih adalah sekitar 41 GPa. Menggunakan dimensi spring yang sama seperti di atas tetapi dengan gangsa fosfor, kekakuan yang dikira akan berbeza.
[ k=\frac{41\times10^{3}\times(2)^{4}}{8\times10\times(20)^{3}} ]
[ k=\frac{41\times10^{3}\times16}{8\times10\times8000} ]
[ k=\frac{656000}{640000}= 1.025 \text{ N/mm} ]
Ini menunjukkan bahawa hanya dengan menukar bahan, kekakuan spring boleh berubah sedikit. Jadi, apabila anda mereka bentuk spring atau mencari kekakuan tertentu, pilihan bahan adalah faktor utama.
Pelbagai Jenis Spring Ketepatan dan Kekukuhannya

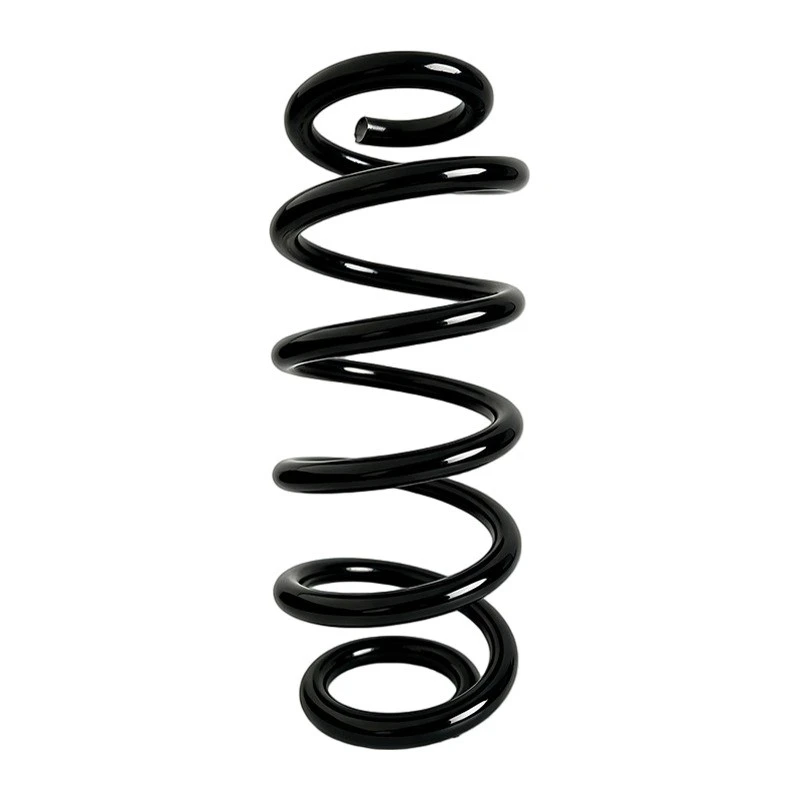

Kami menawarkan pelbagai spring ketepatan pada bekalan kami. Sebagai contoh,Spring Suspensi Kenderaanmempunyai keperluan kekakuan tertentu. Mata air ini perlu mampu menampung berat kenderaan dan memberikan perjalanan yang lancar. Kekakuan spring penggantungan kenderaan dikira dengan teliti berdasarkan berat kenderaan, jenis keadaan pemanduan dan tahap keselesaan yang diingini.
Mata Air Ketegangan Perindustrianjuga mempunyai ciri kekakuan yang tersendiri. Mata air ini direka bentuk untuk menahan regangan dan digunakan dalam pelbagai aplikasi perindustrian. Kekakuan spring tegang dikira dengan cara yang serupa dengan spring mampatan, tetapi terdapat beberapa faktor tambahan yang perlu dipertimbangkan, seperti tegangan awal dalam spring.
Mata Air Khusus
Kami juga adaMata Air Kon KecildanMata Air Kecil Kuatdalam katalog kami. Mengira kekakuan mata air kon adalah sedikit lebih kompleks daripada mata air heliks biasa. Diameter yang berbeza-beza di sepanjang panjang spring bermakna kekakuan tidak tetap. Anda mungkin perlu menggunakan model matematik yang lebih maju atau perisian analisis unsur terhingga (FEA) untuk mengira dengan tepat kekukuhan spring kon.
UntukMata Air Kecil Kuat, tumpuan selalunya untuk mencapai kekukuhan yang tinggi dalam pakej kecil. Ini biasanya melibatkan penggunaan bahan berkekuatan tinggi dan mengoptimumkan geometri spring.
Petua Praktikal untuk Mengira Kekakuan Spring
- Pengukuran: Pastikan ukuran diameter wayar, diameter purata dan bilangan gegelung aktif anda setepat mungkin. Ralat kecil dalam pengukuran boleh membawa kepada perbezaan yang ketara dalam kekakuan yang dikira.
- Menguji: Jika boleh, jalankan ujian fizikal pada sampel spring. Anda boleh menggunakan mesin ujian spring untuk mengukur daya sebenar yang diperlukan untuk memesongkan spring. Bandingkan keputusan ujian dengan nilai terkira anda untuk mengesahkan pengiraan anda.
- Rujuk Pakar: Jika anda tidak yakin dengan pengiraan anda atau jika anda berurusan dengan reka bentuk spring yang kompleks, jangan teragak-agak untuk berunding dengan jurutera berpengalaman.
Kepentingan Mendapatkan Kekakuan yang Betul
Mendapatkan kekakuan spring yang betul adalah penting untuk aplikasi anda berfungsi dengan baik. Jika spring terlalu kaku, ia mungkin tidak cukup melencong, menyebabkan tekanan berlebihan pada komponen lain. Sebaliknya, jika spring terlalu lembut, ia mungkin terpesong terlalu banyak, menyebabkan sistem tidak berfungsi.
Kenalan untuk Precision Springs
Jika anda berada di pasaran untukSpring Ketepatandan memerlukan bantuan dengan mengira kekakuan untuk aplikasi khusus anda, kami sedia membantu. Sama ada anda sedang mengusahakan sistem penggantungan kenderaan, mesin perindustrian atau projek berskala kecil, pasukan pakar kami boleh memberi anda pegas dan nasihat yang betul. Jangan ragu untuk menghubungi anda untuk membincangkan keperluan anda dan mulakan projek anda yang seterusnya.
Rujukan
- Reka Bentuk Kejuruteraan Mekanikal oleh Joseph Edward Shigley
- Buku Panduan Reka Bentuk Musim Bunga oleh William A. Gross
